冷拔异型钢管

冷拔异型钢管全解析：工艺、优势、应用与采购指南

一、冷拔异型钢管定义与工艺原理

冷拔异型钢管是通过冷拔工艺将圆形钢管或钢坯加工成非标准截面形状（如六角形、椭圆形、D形等）的高精度钢管。其核心工艺包括：

1. 预处理：圆管坯料经酸洗、磷化、皂化处理，形成润滑膜以减少摩擦。

2. 冷拔成型：通过多道次模具挤压，逐步改变截面形状，同时提升尺寸精度和表面光洁度。

3. 后处理：去应力退火（消除加工硬化）、矫直、切割、检验。

关键参数：

• 冷拔变形量：通常为30%-50%（截面面积缩减率），直接影响强度与精度。

• 公差控制：高端产品可实现±0.02mm（同轴度≤0.05mm），远超热轧管。

二、冷拔异型钢管的核心优势

1. 高精度与一致性

• 冷拔工艺通过模具强制成型，截面尺寸公差仅为热轧管的1/3-1/2，适合精密装配场景。

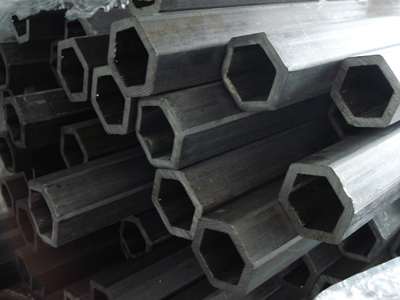

• 案例：汽车传动轴用六角形钢管，外接圆直径公差需≤±0.05mm，冷拔工艺可稳定达标。

2. 力学性能提升

• 冷加工导致晶粒细化、位错密度增加，抗拉强度提升15%-25%，屈服强度提升20%-30%。

• 数据对比：




  工艺	抗拉强度（MPa）	屈服强度（MPa）	伸长率（%）
  热轧圆管	450-550	275-355	≥20
  冷拔异型管	520-680	330-460	≥12




3. 表面质量优异

• 冷拔后表面粗糙度Ra≤1.6μm，可直接用于高腐蚀环境或装饰性场景，减少后续抛光成本。

4. 材料利用率高

• 冷拔工艺可利用近终形坯料（如圆管直接成型），材料损耗率比热挤压降低10%-15%。

三、冷拔异型钢管的典型应用场景

1. 汽车与工程机械

• 传动轴/转向轴：六角形或花键形钢管，抗扭强度提升30%，重量减轻20%。

• 液压缸体：异形截面减少应力集中，寿命延长50%。

2. 航空航天

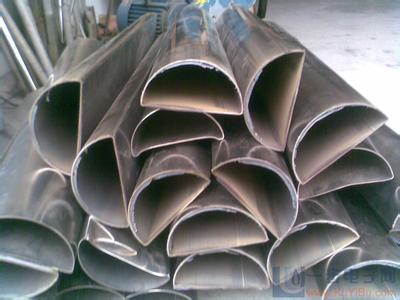

• 起落架支撑管：D形或椭圆形钛合金管，在保证强度的同时减重25%-30%。

• 卫星支架：超薄壁厚（≤0.5mm）冷拔管，实现轻量化与高刚度。

3. 建筑与家具

• 异形栏杆/扶手：椭圆形或不规则截面不锈钢管，兼具美观与强度。

• 高端家具：C形或U形钢管，用于桌腿、椅架，提升设计感。

4. 工业设备

• 自动化导轨：Z形或L形冷拔钢管，直线度误差≤0.1mm/m，满足精密定位需求。

• 流体输送：椭圆形管降低流体阻力20%-30%，适用于高速泵送系统。

四、冷拔异型钢管的采购关键点

1. 需求明确化

• 常用材质：20#、45#、40Cr、304/316L不锈钢、TC4钛合金。

• 特殊要求：如需调质处理（硬度HRC28-32）、渗氮处理（硬度HV≥800）。

• 截面图纸：提供CAD模型或详细尺寸表，标注关键公差（如对角线公差、壁厚偏差）。

• 材质与性能：

• 表面处理：镀锌（盐雾试验≥500h）、喷砂、拉丝、镜面抛光。

2. 供应商选择

• 必检项目：化学成分（光谱分析）、力学性能（拉伸/冲击试验）、无损检测（UT/MT）。

• 认证标准：ISO 9001、GB/T 3094（冷拔异型钢管国标）、ASTM A513（美标）。

• 模具精度：核心模具需采用高速钢或硬质合金，寿命≥5万次。

• 设备配置：需具备多道次冷拔机（如10-20道次）、在线矫直机。

• 技术能力：

• 质量认证：

• 案例验证：要求供应商提供同类产品案例，重点考察截面一致性、表面缺陷率。

3. 成本与交期

• 坯料成本：占总成本40%-50%（钛合金等贵金属占比更高）。

• 加工费：冷拔工艺费约3,000-5,000元/吨（复杂截面上浮20%-30%）。

• 检测费：全检费用约200-500元/吨。

• 成本构成：

• 批量效应：单次采购量≥500公斤时，单价可下浮5%-8%；≥1吨时下浮8%-12%。

• 交期控制：常规产品15-25天，复杂截面或小批量订单需25-35天。

4. 风险规避

• 模具费用：非标截面需单独开模，模具费约5,000-20,000元（视截面复杂度）。

• 最小订单量：通常为模具费的3-5倍重量（如模具费1万元，最小订单量3-5吨）。

• 质量纠纷：合同中明确验收标准（如GB/T 3094-2012）、违约责任（如超差赔付比例）。

五、冷拔异型钢管市场价格参考

以下为常见材质与截面的单价范围（元/公斤，含税）：

备注：

• 开口异型管（如C形）价格比封闭异型管低10%-15%。

• 表面处理（如镀锌、抛光）额外增加成本约2-5元/公斤。

六、冷拔异型钢管的替代方案与优化建议

1. 替代方案

• 冷轧+焊接：适用于非对称截面（如Z形管），成本比冷拔低20%-30%，但精度稍低。

• 3D打印：适用于单件小批量、超高精度需求（如医疗植入物），但成本高10倍以上。

2. 优化建议

• 简化截面：在满足功能前提下，减少尖角、凹槽等复杂特征，降低加工难度。

• 标准化设计：优先选择已有模具的截面形状（如常见六角形规格），避免开模费用。

• 批量采购：通过年度合同锁定价格，规避原材料价格波动风险。

七、总结与行动指南

1. 明确需求优先级：

• 高精度、高强度需求 → 首选冷拔工艺。

• 成本敏感、大批量需求 → 可考虑热挤压+冷轧组合工艺。

2. 供应商评估框架：

• 技术能力（40%）+ 质量管控（30%）+ 成本（20%）+ 交期（10%）。

3. 合同关键条款：

• 明确截面公差、硬度范围、表面缺陷率（如≤0.5mm²/m²）。

• 约定质量异议期（如收货后30天内）及赔付标准。

附：冷拔异型钢管采购自查清单

•  是否已提供完整截面图纸及公差要求？

•  是否明确材质、热处理、表面处理标准？

•  是否对比至少3家供应商的模具精度与检测能力？

•  是否核算开模费用与最小订单量的经济性？

•  是否规划好交期与物流方案（如防变形包装）？

通过以上指南，可系统性控制冷拔异型钢管的采购风险，实现性能、成本与交期的平衡。
